| Для измерения видеоимпульсных напряжений прямоугольной формы, как положительной, так и отрицательной полярности, применяют импульсный вольтметр. Как и вольтметр, измеряющий переменные напряжения синусоидальной формы, импульсный вольтметр состоит из диодного детектора, усилителя постоянного тока и выпрямителя. Принцип действия импульсного вольтметра заключается в преобразовании пиковым диодным детектором измеряемого импульсного напряжения в постоянное и измерении его стрелочным индикатором, включенным в схему усилителя постоянного тока. При нагрузке диодного детектора ( разрядного сопротивления), значительно превосходящей сопротивление источника измеряемого импульсного напряжения и внутреннее сопротивление диода, форма импульса в широком диапазоне скважностей практически не оказывает влияния на показания прибора.
Полученное таким путем напряжение прямоугольной формы может быть непосредственно использовано только для поверки избирательных приборов ( по отдельным гармоникам), приборов с ЭЛТ и приборов со строго квадратическим детектированием.
Для измерения размаха напряжения прямоугольной формы используются детекторы ( рис. 3.42), схема которых представляет собой параллельное соединение двух схем детекторов с закрытым входом. Суммарное напряжение UUm Um подается на усилитель постоянного тока и затем на магнитоэлектрический прибор.
В качестве формирователей напряжения прямоугольной формы и сравнивающих ( пороговых) устройств в ряде схем широко применяют несимметричные триггеры. Они обладают высоким входным сопротивлением, большой нагрузочной способностью и другими преимуществами по сравнению с симметричными триггерами.
Диодный ограничитель. а - схема, б - графики напряжений. Для получения импульсов напряжения прямоугольной формы существует много различных устройств, например, их можно получить из синусоидального напряжения при помощи ограничителя. В качестве ограничителей применяют электронные лампы и полупроводниковые приборы, имеющие нелинейную вольт-амперную характеристику. Чаще всего используют различные варианты схем диодных ограничителей.
Расчет для импульса напряжения прямоугольной формы, распространяющегося вдоль линии, сводится к расчету включения линии на два равных по величине напряжения, разных по знаку и сдвинутых по времени друг относительно друга на величину продолжительности действия импульса.
При питании трансформатора напряжением прямоугольной формы потери в стали ( на гистерезис и на вихревые токи) возрастают по сравнению с потерями при синусоидальном напряжении за счет наличия гармонических составляющих высших частот.
Анализ переходных процессов в триодном ограничителе. На входе схемы действует напряжение прямоугольной формы. Нужно найти форму напряжения на выходе схемы. При этом полагаем, что к моменту поступления очередного фронта входного напряжения переходные процессы в схеме закончены.
Например, требуется получить напряжение прямоугольной формы из исходного синусоидального напряжения. На выходе триггера сохраняется уровень логического О.
На обмотке W1 формируется напряжение прямоугольной формы с амплитудой 50 В. При включении питания транзисторы VT2 и VT4 открываются и находятся в линейном режиме. Обмотка WI для пермаллоевого сердечника имеет 150 витков, а базовые обмотки W2 по 10 витков.
Например, требуется получить напряжение прямоугольной формы из исходного синусоидального напряжения. На выходе триггера сохраняется уровень логического О.
Генераторы повышенной частоты генерируют напряжение практически прямоугольной формы. Мощность таких электропитающих устройств не превышает нескольких сотен ватт и поэтому нет смысла применять многопульсационные схемы выпрямления. За счет увеличения частоты удается получить ИВЭП с высокими удельными массогабаритными показателями при двухпульсационных схемах и сравнительно простом однофазном генераторе преобразователя.
К этой цепи подводится напряжение прямоугольной формы строго определенной частоты и амплитуды. При положительном полупериоде переменного напряжения лампа отперта и ее анодный ток достигает такой величины, при которой все напряжение источника питания Ua падает на сопротивлении Ra, при отрицательном полупериоде лампа заперта и на сопротивлении Ra напряжение равно нулю. Получаемые прямоугольные импульсы анодного напряжения подводятся к цепи с конденсаторами Ск и Cv. Ток, проходящий через конденсаторы, выпрямляется и измеряется магнитоэлектрическим измерительным механизмом, шкала которого проградуирована в значениях измеряемых емкостей.
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:17 | Сообщение # 77 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
| Гасящий импульс - импульс напряжения прямоугольной формы, подаваемый на модулятор электронного прожектора при обратном ходе развертки.
Принципиальные схемы управления двигателями передвижения машин напольного транспорта с помощью тиристоров. Регулирование происходит подачей импульсов напряжения прямоугольной формы повышенной частоты в цепь управления тиристора. Тиристор открывается при подаче импульса и закрывается при снятии импульса. Это достигается применением ряда дополнительных мер, которые будут описаны ниже.
Питание высокочастотного асинхронного двигателя напряжением прямоугольной формы практически не ведет к ухудшению основных параметров двигателя.
Схема электронного инвертора. На сетки ламп генератора подается напряжение прямоугольной формы. Поскольку через лампу протекает ток, близкий по форме к прямоугольным импульсам, то форма напряжения на аноде тоже будет прямоугольной, так как все переменные составляющие напряжения выделяются на нагрузке и дросселе.
Сравниваемые сигналы поочередно преобразуются в напряжения прямоугольной формы, воздействующие на конденсаторный преобразователь.
Схема генератора пилообразного напряжения с тиратроном. Мультивибратором называется электронный генератор импульсов напряжения прямоугольной формы.
Зависимость ивых /. ( в метричного триггера.| Временные диаграммы процессов в мультпвпбраторе с коллекторно-бановыми свичнми. Несимметричный триггер применяется для формирования напряжения прямоугольной формы и в качестве устройства сравнения некоторого напряжения с пороговыми уровнями. На рис. 4 - 79 показаны временные диаграммы изменения выходного напряжения триггера при действии на его вход гармонического сигнала.
Калибратор амплитуды представляет собой генератор напряжения прямоугольной формы и стабильной амплитуды. При подаче этого напряжения на вход У ВО на экране появляются две горизонтальные параллельные линии. Расстояние между линиями, пропорциональное двойной амплитуде калиброванного напряжения, может регулироваться.
Внешний вид лампового вольтметра ВКС-7Б. Вольтметр предназначен для измерения амплитуды видеоимпульсных напряжений прямоугольной формы. Прибор измеряет амплитуды напряжений как положительной, так и отрицательной полярности от 3 до 150 в, отсчитываемые от линии среднего значения. К прибору придается делитель напряжения с отношением деления 1: 10, расширяющий пределы измерения до 500 в. Прибор применяется в закрытых отапливаемых помещениях, лабораториях и цехах.
При подаче на вход импульса напряжения FBX прямоугольной формы происходит заряд конденсатора С, одна из обкладок которого присоединяется к базе входного триода 7 6 интегратора ( фиг. Одновременно изменяющееся выходное напряжение начинает заряжать противоположные обкладки зарядом, который нейтрализует заряд, подаваемый с входной стороны. Напряжение на базе при этом остается незначительным. Фазные напряжения сельсина, сформированные в напряжения прямоугольной формы при помощи усилителей-ограничителей Ft - - F3, поступают на вход фазочувствптелыюй схемы, состоящей из дешифратора ДС-1 и триггеров Т1 - - ТЗ. Триггеры фазочувствительной схемы устанавливаются в определенные состояния, причем при любом угле поворота ротора сельсина всегда один триггер будет в состоянии 1 или 0, а два других - - в противоположных состояниях.
Пространственно-временная диаграмма и. Допустим, что к сетке приложено напряжение прямоугольной формы, причем, как показано на рис. 16.3, это напряжение не переходит в область положительных значений. Пока на сетке имеется большое отрицательное напряжение, лампа заперта и электронный ток равен нулю. После уменьшения отрицательного напряжения на сетке, в момент времени tlt электроны начинают свое движение от катода к сетке.
На зажимы Р, Q подастся напряжение прямоугольной формы либо от специального генератора, либо от сети, пропущенное сначала через полупроводниковый
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:17 | Сообщение # 78 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
| преобразователь, придающий ему прямоугольную форму.
Полупроводниковое реле времени с зарядом конденсатора от источника тока ( а и процесс заряда конденсатора ( б. На цепочку R2, С2 подается напряжение прямоугольной формы. При каждом импульсе напряжение на конденсаторе поднимается на небольшую величину, после чего во время паузы остается неизменным. Напряжение UC2 приложено к пороговому элементу. Такое реле позволяет увеличить выдержку времени.
Благодаря этому во вторичных обмотках индуцируются напряжения прямоугольной формы. Фаза этого напряжения зависит от полярности напряжения на выходе лампового каскада, поэтому при одной полярности открывается триод Т5, а Т6 закрывается и в нагрузке ( клеммы 7 - 8) появляется ток - включается исполнительный механизм.
График коэффициента М. Расчет выпрямителей, работающих от источников напряжения прямоугольной формы, имеет свои особенности.
Мультивибратор применяют в качестве источника импульсов напряжения прямоугольной формы; работает он на частотах от долей гц до десятков кгц.
На выходе схемы развиваются симметричные импульсы напряжения прямоугольной формы с небольшими всплесками, которые обязаны собственным колебаниям в трансформаторе. Выпрямленное напряжение оказывается малокритичным к изменению частоты, так как во всех случаях скважность импульсов не меняется.
В схемах импульсных усилителей наиболее часто усиливается напряжение прямоугольной формы и видеоимпульсы.
Схема дефектоскопа с накладной катушкой. Это напряжение в интеграторном каскаде преобразуется в напряжение прямоугольной формы, затем дифференцируется и выдается в виде последовательного ряда положительных и отрицательных импульсов. На экране прибора дается развертка амплитуды. Визуальный отсчет показания прибора производится по амплитуде измерительного напряжения, получаемой в прорези линейки с делениями, помещенной по вертикальной оси экрана. Это осуществляется путем поворота фазы развертывающего напряжения до ее совмещения с фазой измерительного на-пряжения, обусловленного изменением диаметра.
Генератор строчной развертки. а - схема, 6 - временные диаграммы.
На базу транзистора ТЗ выходного каскада подается напряжение прямоугольной формы. В конце прямого хода в момент времени t3 на базу транзистора ТЗ подается запирающий импульс. Транзистор закрывается, а в контуре, образованном эквивалентной индуктивностью и конденсатором С7, появляются свободные синусоидальные колебания.
Импульсный режим работы фильтра верхних частот при различных частотах.| Компенсированный делитель напряжения. Если на входе фильтра верхних частот приложено напряжение прямоугольной формы с периодом Т т, то конденсатор в течение половины периода почти полностью перезаряжается и выходное напряжение будет равно входному с точностью до постоянной величины. В связи с тем что через конденсатор не может протекать постоянный ток, среднее значение выходного напряжения равно нулю. Следовательно, постоянная составляющая входного напряжения не передается.
Периодически повторяющиеся положительные и отрицательные перепады образуют напряжение прямоугольной формы.
Интегрирующая цепь. а - схема. б - токи и напряжения в схеме.| Получение пилообразного напряжения. а - схема. б - напряжения на входе невыходе. Если на вход такой цепи подается импульс напряжения прямоугольной формы ( рис. 11 - 34, 6), то напряжение на конденсаторе растет постепенно, стремясь к величине напряжения на входе. Для того чтобы нарастающее напряжение на конденсаторе не препятствовало прохождению тока в цепи, оно не должно возрастать за время импульса до величины, Си-измеримой с напряжением на входе. Это достигается включением последовательно в цепь весьма большого активного сопротивления, в результате чего постоянная времени цепи оказывается намного больше длительности импульса. Однако постоянная времени должна быть одновременно настолько малой, чтобы после окончания действия импульса конденсатор успел разрядиться до начала следующего импульса. В некоторых случаях ставится задача интегрирования серии импульсов, тогда постоянная времени соответственно увеличивается.
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:19 | Сообщение # 79 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
| 48
Генератор, управляемый напряжением

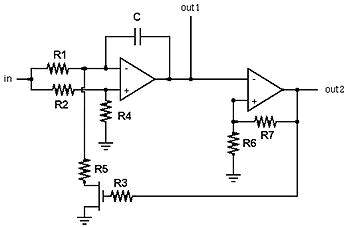

Схема аудио-ГУН
Генератор, управляемый напряжением (ГУН) - электронный генератор для управление частотой колебаний при помощи напряжения. Частота колебаний зависит от подаваемого переменного напряжения, причём ГУН может быть запитан от модулированных сигналов, что позволяет осуществить фазовую или частотную модуляцию; для ГУН с цифровым выходом возможно модулировать частоту следования импульсов или реализовать широтно-импульсную модуляцию (ШИМ).
Основные сведения о ГУН
Генератор, управляемый напряжением, или ГУН (Voltage Controlled Oscillator, VCO) - это устройство генерирования колебания, частота которого определяется управляющим напряжением (Control Voltage, Tuning Voltage).
Это управляющее напряжение подается, как правило, на специальный вход управления и позволяет перестроить генератор в требуемом диапазоне частот. По сути дела, в ГУН происходит преобразование величины управляющего напряжения, изменяющегося в диапазоне Umin - Umax в номинал выходной частоты в диапазоне fmin - fmax (рис. 14.1).

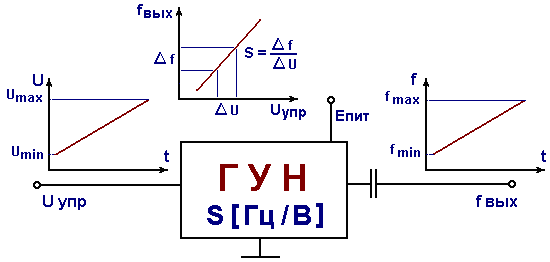

Рис. 14.1. Функционирование ГУН
Основные параметры и характеристики ГУН
• Диапазон частот перестройки ГУН. Определяет диапазон изменения частоты от fmin до fmax сигнала на выходе ГУН.
• Крутизна перестройки ГУН по частоте (Tuning Sensitivity). Это крутизна характеристики перестройки по частоте от напряжения перестройки (выражается в Гц/В), показывающая, насколько изменится выходная частота при изменении управляющего напряжения на единицу (рис…). В англоязычной литературе эту характеристику часто называют коэффициентом ГУН (VCO Gain). По сути дела отражает чувствительность генератора к воздействиям по управляющему входу, что и отражается в англоязычном термине.
• Характеристика перестройки ГУН по частоте (Frequency Tuning Characteristic). Это представленная в графическом виде зависимость частоты на выходе ГУН от управляющего напряжения. В идеальном случае соответствие между выходной частотой и напряжением настройки должно быть линейным.
• Нелинейность перестройки по частоте (Tuning Non-linearity, Tuning Linearity). Отклонение от линейного характера характеристики изменения частоты ГУН от напряжения перестройки.
• Мощность выходного сигнала РЧ ГУН (Output Power). Зависит от частоты и определяется типом используемого ГУН и элементной базы. Количественно определяется мощностью частоты основной гармоники синусоидального сигнала на нагрузке 50 Ом на выходе ГУН.
• Отклонение от номинальной величины мощности на выходе ГУН (Output Power Variation). Это разность между максимальным и минимальным уровнем мощности на выходе ГУН на нагрузке 50 Ом при данной температуре (выражается в дБ) от частоты.
• Зависимость выходной мощности от температуры (Output Power Change with Temperature). Это изменение мощности сигнала основной гармоники на выходе ГУН от температуры.
• Зависимость частоты от температуры (Frequency vs. Temperature). Изменение частоты ГУН от температуры при постоянном напряжении перестройки.
• Скорость перестройки частоты (время переходного процесса ГУН) (Tuning Speed, Response Time). Это время, которое требуется для установления выходной частоты ГУН на 90 процентов от ее конечного значения после начала перестройки частоты ГУН.
• Ширина полосы частот модуляции (Modulation Bandwidth). Это частота модулирующего сигнала, при которой девиация частоты уменьшается до 0.707 от ее постоянного значения. Обычно она зависит от полного сопротивления источника модулирующего сигнала, типичное значение которого 50 Ом.
• Остаточная расстройка ГУН (Post Tuning Drift). При скачкообразном изменении напряжения перестройки ГУН перестроится от начальной частоты f1 до конечной частоты f2. При этом частота f2 установится до требуемого значения через некоторое время. Остаточная расстройка ГУН – это отклонение частоты от конечного значения за определенное время после скачкообразного изменения напряжения перестройки.
• Уход частоты ГУН (Post Tuning Drift). При скачкообразном изменении управляющего напряжения ГУН перестроится от начальной частоты f1 до конечной частоты f2. При этом частота f2 установится до требуемого значения через некоторое время. “Уход” частоты – это отклонение частоты от конечного значения за определенное время после скачкообразного изменения напряжения перестройки (рис. 14.2).
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:19 | Сообщение # 80 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
|

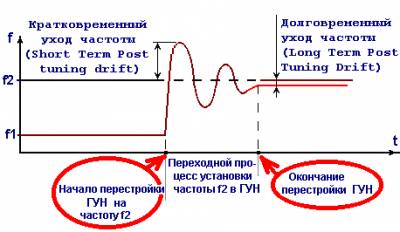

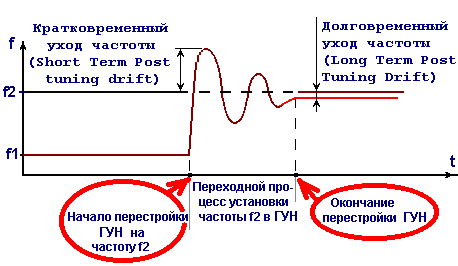

Рис. 14.2. Иллюстрация эффекта “ухода” частоты ГУН
• Уход частоты ГУН при изменении температуры (Frequency Drift With Temperature). Это изменение частоты ГУН в зависимости от температуры при постоянном напряжении перестройки.
• Затягивание частоты (Frequency pulling) - отклонение выходной частоты ГУНа от номинальной величины, вызванное изменениями его выходной нагрузки.
Явление затягивания частоты должно быть минимизировано, особенно в тех случаях, когда каскады усиления мощности в структуре передатчиков находятся близко к ГУН. При этом импульсный режим работы УМ, при котором существенно меняются параметры усилителя, может оказывать влияние на выходную частоту ГУН. Такая паразитная обратная связь может приводить даже к срыву процессов РЧ синхронизации ГУН.
• Смещение частоты (Frequency pushing, Pushing) - изменение выходной частоты ГУНа при воздействии внешних воздействий, исключая изменение величины нагрузки генератора, при постоянном напряжении настройки. При этом чаще всего ограничиваются лишь учетом изменения величины напряжения источника питания. При использовании того же самого примера, что и ранее, внезапный бросок тока, вызванный выходным усилителем абонентского устройства, может производить выброс постоянного напряжения на вводе питания ГУНа, что в свою очередь приведет к нежелательному скачку выходной частоты.
Чтобы определить чувствительность ГУН по смещению (Pushing sensitivity), производят изменение величины напряжения питания в некотором диапазоне, измеряя при этом выходную частоту ГУНа. Смещение частоты обычно выражается в МГц/В и определяется при изменении напряжения питания на ± (0,1 - 0,5) В от номинального значения для различных фиксированных величин напряжений настройки. Для определения чувствительности необходимо разделить полученный частотный сдвиг на величину изменения напряжения. Генераторы хорошего качества, используемые в РЧ блоках устройств ССПО, имеют чувствительность по смещению 1-10% от чувствительности по основному входу настройки (Tuning sensitivity).
• Коэффициент гармоник выходного напряжения ГУН (Harmonic Content). Это уровень гармонических составляющих выходного сигнала. Измеряется в дБ по отношению к несущей (дБн).
• Побочные составляющие, негармонические побочные составляющие (Spurious Responses, Non-harmonic Spurious Content). Побочные компоненты и негармонически зависимые сигналы, присутствующие в спектре выходного сигнала ГУН. Измеряются в дБн.
• Фазовый шум одной боковой полосы (Single Side Band Phase Noise) или просто Фазовый шум. Он измеряется в полосе 1 Гц по отношению к мощности несущей частоты при определенном частотном сдвиге или расстройке (Offset) от нее. Фазовый шум измеряется в дБн/Гц. При этом оговаривается величина расстройки. Например, -100 дБн/Гц при отстройке 100 кГц.
Особенности использования ГУН в устройствах ССПО
Как уже говорилось, для формирования опорных частот, необходимых для обработки сигналов в РЧ блоке, обычно используются генераторы, управляемые напряжением ГУН, частоты которых стабилизируются с помощью синтезаторов частот СЧ. Такое решение используется в связи с тем, что большинство РЧ блоков требует перекрытия значительного диапазона рабочих частот, при этом номиналы входных и выходных рабочих частот должны принимать заранее определенные точные (канальные) значения. Частота выходного колебания, формируемого с помощью петель ФАПЧ в СЧ, изменяется при перестройке ГУН с помощью вариации параметров цепи ФАПЧ.
Опорное высококачественное колебание, необходимое для функционирования СЧ, формируется с помощью генератора, частота которого стабилизируется с помощью кварцевого резонатора. При этом в синтезаторах частоты может использоваться кварцевый генератор, управляемый напряжением (Voltage Controlled Crystal Oscillator, VCXO), или термокомпенсированный кварцевый генератор (Temperature-compensated Crystal Oscillator, TCXO). Зачастую и VCXO/TCXO и РЧ ГУН являются генераторами, управляемыми напряжением. Отличие между опорными генераторами и перестраиваемым по частоте ГУН в том, что опорный генератор обычно имеет резонатор или колебательный контур с высокой добротностью, который обеспечивает очень устойчивые колебания. Цепь подстройки при этом обеспечивает дополнительное улучшение долговременной стабильности формируемого опорного сигнала за счет точной подстройки или осуществления температурной компенсации в термокомпенсированных кварцевых генераторах. Перестраиваемый же по частоте РЧ ГУН имеет колебательный контур с относительно низкой добротностью, что позволяет обеспечить требуемый диапазон перестройки выходной частоты.
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:19 | Сообщение # 81 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
| Для перестройки генераторов по частоте в определенном диапазоне обычно используются варикапы. В некоторых ГУН варикапы используются также для модуляции, например в DECT системе, где генерируется GMSK сигнал с постоянной огибающей
К используемым в РЧ блоках современных приемопередатчиков гетеродинам предъявляется много достаточно жестких требований. Они должны обеспечивать генерацию сигнала с переменной частотой, позволяя производить управление процессом установки частоты с помощью петли фазовой автоподстройки частоты (ФАП). Выходной сигнал должен содержать низкий фазовый шум, гармоники основного сигнала и побочные составляющие с возможно малым уровнем. В приемнике фазовый шум гетеродинного сигнала проявляется как аддитивный шум в полученном сигнале. В передатчике нежелательные компоненты приводят к появлению побочных составляющих в выходном сигнале.
Во многих приложениях в генераторах использует дискретные, объемные высокодобротные резонаторы. Даже приложения с менее жесткими требованиями, где может быть использован традиционный перестраиваемый LC контур, трудно полностью интегрировать резонатор в корпус ИС. Кроме того, должен быть найден метод, чтобы электрически перестроить интегрированный резонатор в необходимом диапазоне частот. Внутрикорпусные варикапы с требуемыми характеристиками не всегда могут быть получены.
Выходные квадратурные сигналы обычно получаются от однофазного колебания с помощью внешних фазосдвигающих RC-CR цепей, многофазной RC цепи или делителей частоты. При этом появляется неизбежная потеря РЧ энергии в этих цепях, буферные каскады между генератором и фазосдвигающими цепями потребляют значительный ток.
Для реализации данных особенностей были разработаны различные варианты схемотехнического построения ГУН, применяемые в РЧ оборудовании систем подвижной связи. Следует отметить, что в настоящее время рядом фирм-изготовителей разработаны и выпускаются в интегральном исполнении ГУН, обладающие различными параметрами и характеристиками вплоть до 4-5 ГГц.
В типовом супергетеродинном приемнике подвижной связи обычно используется однократное или двойное преобразование частоты. Частота преобразовывается или с 900 МГц (сотовый диапазон) или с 1800 МГц (PCS диапазон) до частот ПЧ 90 – 400 Мгц. Далее, этот сигнал преобразуется на более низкую частоту или демодулируется в цифровой I/Q сигнал при помощи ПЧ ГУН. В передающем тракте или используется прямая модуляция на РЧ, например, на частоте 900 МГц или используется схема с двухступенчатым или однократным преобразованием частоты, которая требует, по крайней мере, два ГУН. Поэтому в РЧ блоке приемопередатчика используется несколько ГУН, работающих в разных диапазонах.
В настоящее время, абонентское устройство систем подвижной связи обычно работает в нескольких диапазонах частот (как минимум, в двух диапазонах 900/1800 МГц) с возможностью быстрого переключения между ними, при этом ГУН в таких устройствах должен обеспечивать быструю перестройку своей рабочей частоты. Много проектировщиков пробуют решать проблему наиболее рационального построения тракта синтеза частот, используя оптимальное планирование частоты и многодиапазонные ГУН. Чтобы реализовать частотные планы при разработке современных многодиапазонных и многостандартных приемопередатчиков может потребоваться использование в РЧ блоке нескольких - до 8 и более ГУН.
Перекрытие требуемого диапазона перестройки ГУН
Частоты РЧ ГУН, используемых в тракте приема и передачи РЧ блоков ССПО представляют собой некоторый набор номиналов, который устанавливается синтезатором частот. Для перекрытия необходимых диапазонов частот, в особенности в многодиапазонных и многомодовых устройствах, используемый ГУН должен быть широкополосным. Кроме того, при применении некоторых видов модуляции ГУН, используемый в тракте передачи, может непосредственно модулироваться данными, поступающими от информационного тракта. Однако, напряжения источников питания современных абонентских устройств, т.е. рабочие напряжения РЧ блоков, как правило, малы и лежат в диапазоне 1,5 - 3 В. Соответственно, малы и величины управляющего напряжения, подаваемого на ГУН, определяемые низкой величиной напряжения питания соответствующих каскадов петель ФАПЧ.
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:21 | Сообщение # 82 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
| Даже если широкополосный ГУН может быть реализован с использованием единственного варикапа, комбинация требования получения широкого диапазона перестройки по частоте и малого достижимого диапазона напряжения настройки приводит к необходимости использования ГУН с очень высокий крутизной перестройки. Такая высокая крутизна делает генератор чрезмерно чувствительным к влиянию источников шума и побочных сигналов, которые могут воздействовать на ГУН по управляющему входу, на который подается основной сигнал перестройки Uупр.
Для разрешения названных противоречий производят разбиение общего требуемого диапазона частот (Tuning Range) на поддиапазоны, в каждом из которых используется различные колебательные системы основного ГУН или даже собственный ГУН.

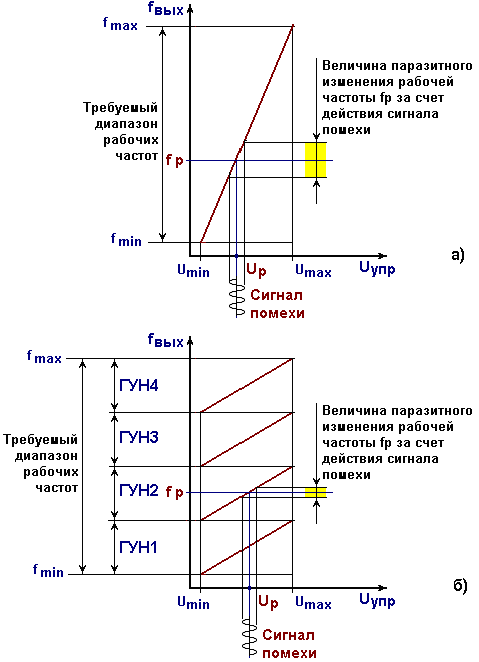

Рис. 14.3. Использование широкополосного (а) и четырех коммутируемых (б) ГУН для перекрытия требуемого рабочего диапазона частот
При этом диапазон аналоговой перестройки отдельного ГУН и его чувствительность к помехам по управляющему входу резко уменьшается, что иллюстрирует рис…. Если генератор используется в петле ФАПЧ, настройка на необходимую частоту производится путем комбинации цифровой коммутации диапазона для грубой перестройки и изменения аналогового напряжения управления для точной подстройки частоты. В результате может быть достигнут необходимый широкий диапазон перестройки ГУН для использования в РЧ блоках многомодовых устройств.

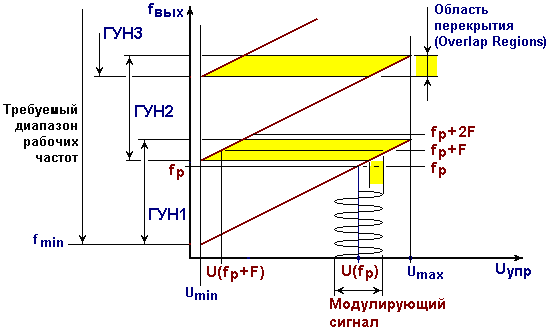

Рис. 14.4. Использование области перекрытия ГУН
В том случае, если ГУН используется в передатчике и для введения ЧМ производится его прямая модуляция, необходимо обеспечить некоторыеобласти перекрытия (Overlap Regions) характеристик перестройки частоты ГУНов на краях поддиапазонов (рис. 14.4). Эти области перекрытия должны быть достаточными для введения модуляции при использовании крайних рабочих каналов. Область перекрытия должна также охватить статистические колебания технологического разброса параметров набора внутрикорпусных элементов настройки.
Коммутируемые ГУН
При изготовлении генераторов в интегральном исполнении, один из способов разрешения противоречий требования, описанных выше, состоит в том, чтобы дискретно переключить внутрикорпусные элементы настройки колебательной системы ГУН. При этом формируется ступенчатая перекрывающаяся (накладывающаяся) по частоте последовательность характеристик перестройки ГУН, каждая с малым коэффициентом перекрытия, но совместно перекрывающими желательный диапазон. Переключение элементов настройки коммутируемого ГУН может производиться и с помощью управляющих сигналов, поступающих от информационного тракта.
В РЧ блоках радиооборудования ССПО используются:
• ГУН с коммутацией контурных емкостей (рис. 14.5а);
• ГУН с бинарной коммутацией контурных емкостей(рис. 14.5а);
• ГУН с использованием емкостей коммутируемых полупроводниковых переходов(рис. 14.5б);
• ГУН с коммутацией контурных индуктивностей(рис. 14.5в);
• ГУН с коммутацией секций контурных индуктивностей(рис. 14.5г);
• ГУН с коммутацией ядра LC генератора(рис. 14.5д);.

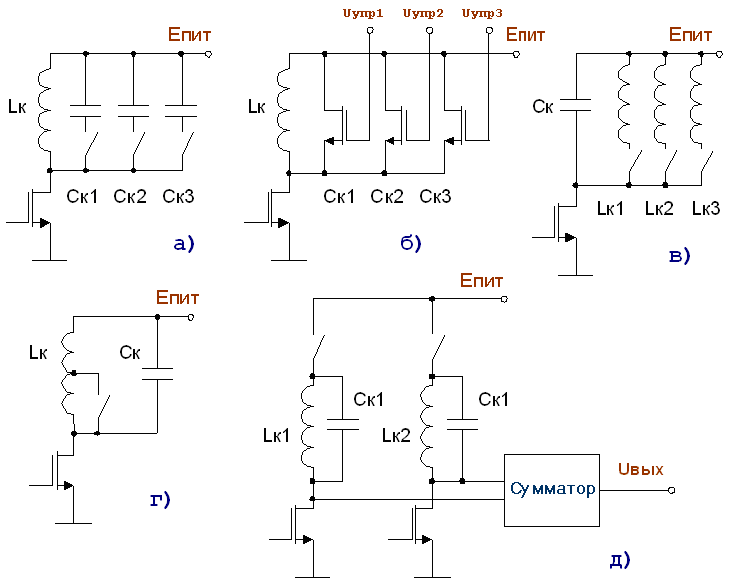

Рис. 14.5. Разновидности коммутируемых ГУН
Основные разновидности ГУН
Можно произвести деление ГУН на ряд групп. Наиболее известными группами являются:
• Традиционные несимметричные;
• LC-генераторы;
• Безрезонаторные;
• Релаксационные.
В настоящее время разработчики РЧ оборудования производят выделение и других групп ГУН. При этом в качестве классификационного признака может выделяться какая-либо топологическая или схемотехническая особенность, параметр схемы или выходного сигнала.
Конечно, в силу постоянной тенденции к полной интеграции РЧ блока, наибольший интерес разработчиков проявляется к исследованию технологически удобных структур ГУН, поддающихся размещению в корпусе ИС. Можно выделить три основных метода построения управляемых генераторов, которые наиболее часто используются для реализации в интегральном исполнении:
• Генераторы с пассивным резонатором, содержащие LC колебательную систему, кварцевый резонатор, устройства на ПАВ, резонаторы другого рода, которые определяют наминал частоты генерируемого сигнала и его качество.
• Релаксационные генераторы (Relaxation oscillators), в которых происходит поочередный перезаряд частотозадающего емкостного элемента (конденсатора) от источника постоянного тока между двумя пороговыми значениями (рис 14.6а).
• Кольцевые генераторы (Ring oscillator), состоящие из нечетного числа асимметричных инверторов или четного/нечетного количества дифференциальных инверторов с соответствующим их соединением в кольцевую цепь (рис 14.6б).
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:22 | Сообщение # 83 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
|

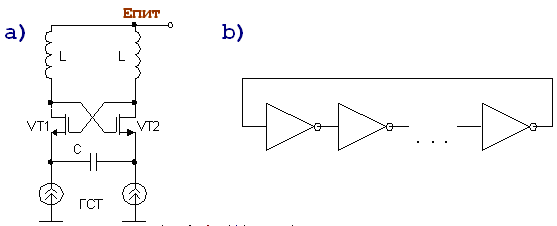

Общая структура ралаксационного (а) и кольцевого (б) генераторов
Несимметричные и симметричные схемы
Следует отметить, что очень часто производится деление генераторов на два класса в соответствии с их топологией: несимметричные(небалансные) ГУН (single ended VCO) к которым относят, например, различные варианты традиционных емкостных и индуктивных трехточек и симметричные дифференциальные ГУН (differential VCO).
• Главное преимущество несимметричных ГУН - их схемотехническая проста. Это делает вполне оправданным их использование в некоторых приложениях подвижной связи.
• Лучшими характеристиками обладают симметричные ГУН. Могут быть предложены различные схемотехнические варианты их реализации. Общим свойством таких структур является их схемная симметрия. Такие схемы очень широко применяются при выполнении дифференциальных каскадов РЧ блоков в интегральном исполнении.

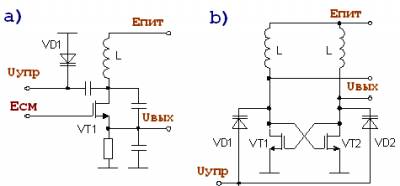

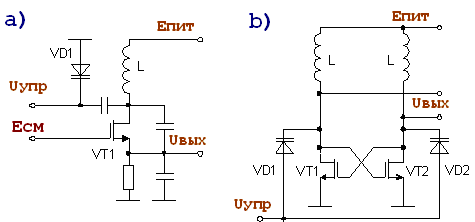

Несимметричная (а) и симметричная (б) с дифференциальным выходом структуры ГУН с варакторным управлением частотой выходных колебаний
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:23 | Сообщение # 84 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
| 49
Фазовая автоподстройка частоты (ФАПЧ) — система автоматического регулирования, подстраивающая частоту управляемого генератора так, чтобы она была равна частоте опорного сигнала. Регулировка осуществляется благодаря наличию отрицательной обратной связи. Выходной сигнал управляемого генератора сравнивается на фазовом детекторе с опорным сигналом, результат сравнения используется для подстройки управляемого генератора.
Система ФАПЧ используется для частотной модуляции и демодуляции, умножения и преобразования частоты, частотной фильтрации, выделения опорного колебания для когерентного детектирования и в других целях.
ФАПЧ сравнивает фазы входного и опорного сигналов и выводит сигнал ошибки, соответствующий разности между этими фазами. Сигнал ошибки проходит далее через фильтр низких частот и используется в качестве привода для генератора, управляемого напряжением (ГУН), обеспечивающего отрицательную обратную связь. Если выходная частота отклоняется от опорной, то сигнал ошибки увеличивается, воздействуя на ГУН в сторону уменьшения ошибки. В состоянии равновесия выходной сигнал фиксируется на частоте опорного.
$IMAGE1$
ФАПЧ широко используется в радиотехнике, телекоммуникациях, компьютерах и других электронных устройствах. Данная система может генерировать сигнал постоянной частоты, восстанавливать сигнал из зашумлённого коммуникационного канала или распределять сигналы синхронизации в цифровых логических схемах, таких, как микропроцессоры, ПЛИС и т.д. С тех пор, какинтегральная схема может полностью реализовать технику ФАПЧ, она часто используется в современных электронных устройствах с тактовой частотой более ГГц.
Аналогия
Настройка струны на гитаре может быть сравнена с процессом фазовой автоподстройки частоты. Используя камертон или камертон-дудку для получения опорной частоты, натяжение струны регулируется до тех пор, пока биения перестанут быть слышны. Это сигнализирует о том, что камертон и гитарная струна вибрируют на одной частоте. Если представить, что гитара может быть идеально настроена на опорный тон камертона, и строй будет сохраняться, можно говорить о том, что струна гитары стабилизирована по фазе с камертоном.
История
Первые исследования, которые стали известны под названием фазовой автоподстройки частоты, относятся к 1932 году, когда британские учёные разработали альтернативу супергетеродинному радиоприёмнику Эдвина Армстронга - гомодинный илирадиоприёмник прямого преобразования. В гомодинной или синхродинной системе, генератор настроен на выбранную входную частоту, а его сигнал умножается на входной. Результирующий выходной сигнал несёт в себе информацию о модуляции. Целью является разработка схемы альтернативного приёмника, которая требует меньше настраиваемых электрических цепей, чем супергетеродинный приёмник. Так как частота локального генератора частоты приёмника быстро меняется, сигнал автокоррекции подаётся на вход генератора, позволяя ему сохранять фазу и частоту такой же, как и у входного сигнала. Данная методика была описана в 1932 году в статьях Henri de Bellescize во французском журнале Onde Electrique.
В аналоговых телевизионных приёмниках по крайней мере, начиная с конца 30-х годов прошлого века, система фазовой автроподстройки частоты горизонтальной и вертикальной развёртки настраивается по импульсам синхронизации сигнала вещания.
Линейка монолитных интегральных схем, внедрённых en:Signetics в 1969, представляла собой чипы, полностью реализующие систему ФАПЧ. Несколькими годами позже RCA внедрили "CD4046" CMOS, микроваттную ФАПЧ, что стало распространённой интегральной схемой.
Структура и функции
Устройства ФАПЧ могут быть реализованы как аналоговой, так и цифровой схемой. Обе реализации используют одинаковую принципиальную схему. Как аналоговая, так и цифровая схема ФАПЧ включает в себя 3 основных элемента:
фазовый детектор
регулируемый генератор
обратная связь (часто включающая в себя делитель частоты)
Цифровая фазовая автоподстройка частоты
Цифровая фазовая автоподстройка частоты (ЦФАПЧ) работает схожим образом с аналоговой, но полностью реализуется с помощью цифровых схем. Вместо ГУН используются системные часы и счётчик-делитель под цифровым управлением. ЦФАПЧ более проста в разработке и реализации, меньше чувствительна к шумам напряжения (по сравнению с аналоговой), однако, обычно она допускаетфазовый шум по причине наличия шума квантования при использовании цифрового генератора. Вследствие этого ЦФАПЧ непригодны для работы на высокой частоте или управления высокочастотными опорными сигналами. ЦФАПЧ иногда используются для восстановления данных.
Аналоговая фазовая автоподстройка частоты
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:23 | Сообщение # 85 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
| Принципиальная схема
Аналоговые ФАПЧ состоят из фазового детектора, фильтра низких частот и генератора, управляемого напряжением, собранных в схему с отрицательной обратной связью. Также в схеме может присутствовать делитель частоты - в обратной связи и/или на пути опорного сигнала с целью получения на выходе частоты опорного сигнала, умноженной на целое число. Нецелое умножение опорной частоты может осуществляться путём перемещения элементарного умножителя частоты на обратную связь с программируемым счётчиком импульсов.
Генератор вырабатывает периодический выходной сигнал. Предполагается, что начальная частота генератора приблизительна равна опорной. Если фаза генератора запаздывает относительно фазы опорного сигнала, фазовый детектор изменяет управляющее напряжение на генератора, что приводит к его ускорению. Аналогично, если фаза смещается, обгоняя фазу опорного, фазовый детектор изменяет напряжение для замедления генератора. Фильтр низких частот сглаживает резкие изменения управляющего напряжения, можно показать, что такая фильтрация требуется для стабильных систем.
Полезным выводом ФАПЧ-системы является либо вывод управляемого генератора, либо управляющий генератором сигнал (в зависимости от того, что требуется в конкретной системе).
Основы
Фазовый детектор
Основная статья: Фазовый детектор
Два входа фазового детектора (ФД) являются опорным сигналом и обратной связью, реализуемой генератором, управляемым напряжением (ГУН). Выход с ФД управляет ГУН таким образом, что разность фаз между двумя входами поддерживается постоянной, таким образом образуя систему с отрицательной обратной связью.
Существует несколько типов ФД в двух основных категориях: цифровой и аналоговой.
Аналоговая схема
Аналоговый ФД является одним из видов идеального смесителя. Это устройство производит умножение двух мгновенных входных напряжений. Результатом процесса умножения является суммарный и разностный сигнал смесителя, однако при его использовании в качестве ФД, требуется фильтр низких частот для ослабления частоты суммы. Когда оставшаяся разностная частота столь низкая, чтобы пройти через фильтр с достаточной амплитудой, она сдвигает частоту ГУН ближе к опорной, позволяя цепи после небольшого периода зафиксировать частоту. Этот процесс называется захватом, а максимальная разность частот (опорного сиганала и ГУН), при которой возможна фиксация - полоса захвата. Цепь является зафиксированной, если ГУН работает на частоте, равной опорной и, возможно, немного отличается от опорного сигнала по фазе.
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:23 | Сообщение # 86 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
| 51
Устройство динамической индикации
1.Сравнительная характеристика видов индикации
2.Синтез коммутатора и выбор ИМС
3.Выбор ИМС счетчика
4.Выбор ИМС дешифратора разрядов
5.Синтез преобразователя кода и выбор ИМС
5.1Выбор типа индикатора
6.Техническое описание работы устройства
Заключение
Литература
1.Сравнительная характеристика видов индикации.
Для потребителей техники большой интерес представляют устройства отображения информации, построенные с применением статической и динамической индикации.
Суть статической индикации заключается в постоянном подсвечивании индикатора от одного источника.
Сущность динамической индикации заключается в поочередном включении индикаторов через общую цепь преобразования кода. Подключение индикаторов необходимо производить с частотой f=120 ... 140 Гц, такой частоты достаточно, чтобы не замечать мерцания индикаторов.
Достоинством динамической индикации является экономия преобразователей кода и соединительных проводов, что весьма существенно если схема динамической цифровой индикации удалена от источника информации. Преимущество данного способа ощутимо при числе разрядов больше 4 ... 6. Схема с динамической индикацией потребляет меньший ток, имеет меньшие габариты и меньшую стоимость. Из цифровых индикаторов более широкое распространение получили семи сегментные индикаторы у которых изображение состоит из семи сегментных светодиодов.

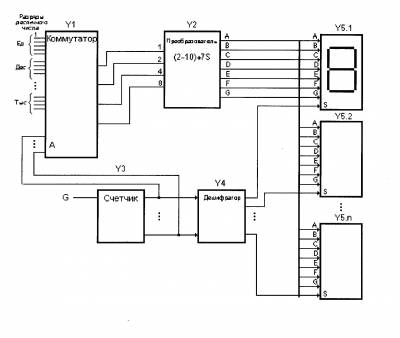

Рисунок 1.1
Рассмотрим схему динамической индикации и ее работу рисунок 1.1. Число индицируемых цифр представлен количеством индикаторов в схеме и определяет коэффициент пересчета счетчика У3. Кроме того, число выходов (разрядов) счетчика равно числу адресных входов коммутатора. Адрес задается сигналами с выхода счетчика У3. Эти коды отражают состояние счетчика при поступлении входных импульсов от генератора, период тактовой частоты которого выбирают выше разрешающей способности человеческого глаза, чтобы не было заметно мерцание индикаторов - от 10 до 15 мс. Преобразователь У2 двоично-десятичный код преобразует в код семи сегментного цифрового индикатора. Каждое состояние счетчика У3 дешифрирует дешифратор У4, подключая соответствующий индикатор.
2.Синтез коммутатора и выбор ИМС
Мультиплексор в зависимости от заданного адресного сигнала может осуществлять коммутацию на единственный выход одного из входов.
Каждому информационному входу присваивается порядковый номер в двоичном коде, который называется адресом. Количество адресных и информационных входов может быть различно, но между ними существует жесткая связь
Для данной схемы число информационных входов равно числу индицируемых разрядов то есть пятнадцати. В соответствии с уравнением определяемым число адресных входов А
следовательно число адресных входов в схеме мультиплексора пять.

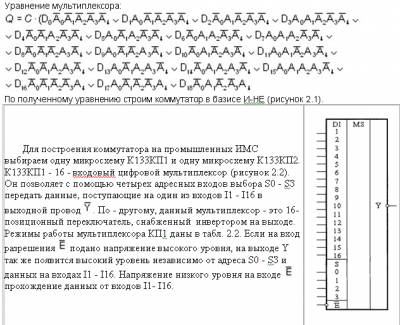

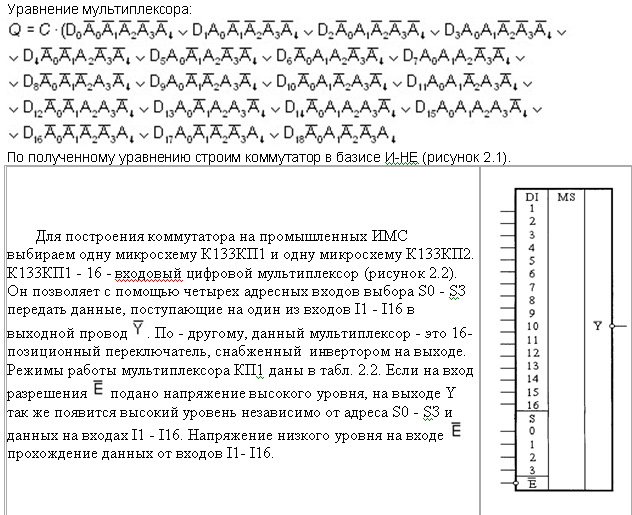

Составляем таблицу истинности (таблица 2.1) и следуя из таблицы уравнения. Затем строим схему мультиплексора (рисунок 2.1). Исходя из полученной схемы выбираем серийную микросхему мультиплексора и строим коммутатор.
Таблица 2.1
Адресные входы Вход разрешения Выход
А4 А3 А2 А1 А0 С Q
. . . . . 0 0
0 0 0 0 0 1 D0
0 0 0 0 1 1 D1
0 0 0 1 0 1 D2
0 0 0 1 1 1 D3
0 0 1 0 0 1 D4
0 0 1 0 1 1 D5
0 0 1 1 0 1 D6
0 0 1 1 1 1 D7
0 1 0 0 0 1 D8
0 1 0 0 1 1 D9
0 1 0 1 0 1 D10
0 1 0 1 1 1 D11
0 1 1 0 0 1 D12
0 1 1 0 1 1 D13
0 1 1 1 0 1 D14
0 1 1 1 1 1 D15
1 0 0 0 0 1 D16
1 0 0 0 1 1 D17
1 0 0 1 0 1 D18
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:24 | Сообщение # 87 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
|
Таблица 2.2
Вход Выход Вход Выход
Выбор Разре-шение Выбор Разре-шение
S3 S2 S1 S0 E Y S3 S2 S1 S0 E Y
B B H H H H 9
H H H H H I1 B H H B H 10
H H H B H I2 B H B H H 11
H H B H H I3 B H B B H 12
H H B B H I4 B B H H H 13
H B H H H I5 B B H B H 14
H B H B H I6 B B B H H 15
H B B H H I7 B B B B H 16
H B B B H I8 B
Для построения необходимого коммутатора данной ИМС недостаточно. Для коммутации трех оставшихся входов требуется еще одна ИМС, в качестве которой модно использовать промышленный мультиплексор К133КП2.
Микросхема К133КП2 (рисунок 2.3) содержит два четырех входовых мультиплексора, имеющих общие входы выбора S0 и S1. У мультиплексоров МS A и MS есть собственные входы разрешения не а и b. От выхода каждого мультиплексора получаем код в не инверсной форме. Входы разрешения можно независимо использовать для стробирования выходов Y: если на вход подать напряжение высокого уровня, логический уровень на выходе Y станет низким независимо от сигнальных и адресных входов. Если вход активный, на выходе отображается тот уровень, который присутствует на выбираемом входе. Состояние мультиплексора К133КП2 дано в таблице 2.3. Рисунок 2.3
Таблица 2.3
Вход Выход
Выбор Разрешение
S2 S1
Y
* * B H
H H H I 1
H B H I 2
B H H I 3
B B H I 4
Для коммутации данных с 1 по 16 используется микросхема К133КП1, управление коммутацией будет производится четырьмя разрядами адреса - А1-А4. Пятый разряд адреса А5 используется для переключения ИМС, т.к. 16 вход коммутатора подключается к выходу по адресу А1=1, А2=1, А3=1, А4=1, а А5=0, он будет подаваться на вход разрешения мультиплексора КП1, что обеспечит работу ИМС. Вход разрешения у микросхемы КП2 инверсный, следовательно для работы второй половины коммутатора необходимо подавать на него инверсный сигнал А5. Выходы ИМС объединим по логическому ИЛИ, предварительно инвертировав выходы КП1.
Для нашей схемы нужно четыре пары таких схем (рисунок 2.4). Первая пара схем будет содержать первый разряд выводимой цифры, вторая пара второй разряд, третья пара третий, а четвертая - четвертый (так как используется двоичный код).
1. Выбор ИМС счетчика

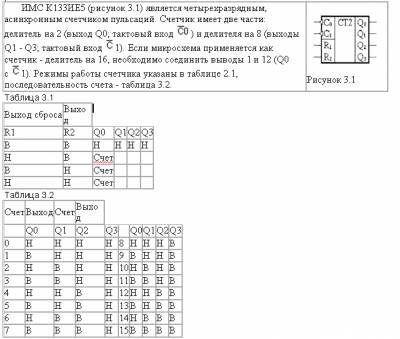

Счетчик представляет собой устройство предназначенное для подсчета числа сигналов, поступающих на его вход и фиксации этого числа в виде кода, хранящегося в триггерах. Количество разрядов счетчика определяется наибольшим числом, которое должно быть получено в каждом конкретном случае. Для счета и выдачи результатов в счетчиках имеется один вход и n-выходов. Счетчик имеет М=2n устойчивых состояний, включая нулевое и максимальное значение числа, до которого может вестись счет Nmax=2n -1, при n=5 Nmax=32, то есть счетчик должен состоять из пяти счетных триггеров, для того чтобы иметь К=32. Для данной схемы необходим пяти разрядный счетчик с коэффициентом пересчета 19. Требуемого счетчика в 133-ей серии нет. Следовательно, возьмем четырех разрядный счетчик К133ИЕ5 и добавим пятый разряд с помощью D-триггера переведенного в счетный режим.
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:26 | Сообщение # 88 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
|

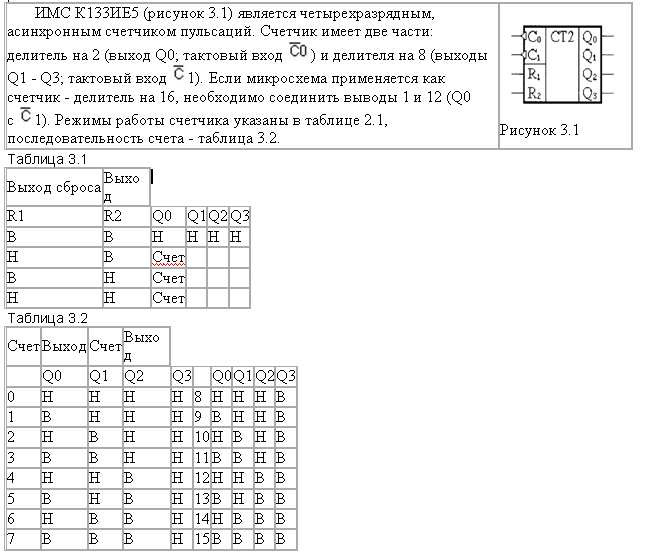

Таблица 3.1
Выход сброса Выход
R1 R2 Q0 Q1 Q2 Q3
B B H H H H
H B Cчет
B H Счет
H H Счет
Таблица 3.2
Счет Выход Счет Выход
Q0 Q1 Q2 Q3 Q0 Q1 Q2 Q3
0 H H H H 8 H H H B
1 B H H H 9 B H H B
2 H B H H 10 H B H B
3 B B H H 11 B B H B
4 H H B H 12 H H B B
5 B H B H 13 B H B B
6 H B B H 14 H B B B
7 B B B H 15 B B B B
В качестве триггера выбрали ИМС К133ТМ которая содержит два независимых D триггера , имеющих общую цепь питания. У каждого триггера есть входы D, S, R, а также комплиментарные выходы Q и . Входы S и R - асинхронные, потому что они работают независимо от сигнала на тактовом входе; активный уровень для них низкий. Для перевода триггера в счетный режим необходимо соединить выход с
входом D , после этого триггер будет менять свое состояние по положительному перепаду на тактовом входе С.
На рисунке 3.4 показана схема пяти разрядного двоичного счетчика пульсаций с коэффициентом пересчета равным 19. Элементы 4И и 2И необходимы для сброса счетчика и обеспечения коэффициента пересчета равным 18.
Рисунок 3.4
4. Выбор ИМС дешифратора разрядов.
Дешифратор - устройство для преобразования двоичных чисел в десятичные или для преобразования в единичную посылку на одном из выходов. Дешифраторы широко применяются в устройствах управления, в системах цифровой индикации, для построения распределителей импульсов по различным цепям и так далее.

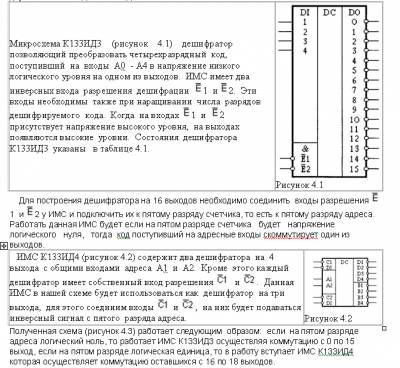

В нашем случае нам необходим дешифратор на 19 выходов. Однако среди ИМС 133 серии не имеется дешифраторов с таким числом выходов. Так как в 133 серии нет ИМС с числом адресных входов более 4, то для построения дешифратора на 19 выходов воспользуемся двумя ИМС К133ИД3 и К133ИД4.
Таблица 4.1
Входы Выходы
1
2
I4 I3 I2 I1
H H H H H H H
H H H H H B H
H H H H B H H
H H H H B B H
H H H B H H H
H H H B H B H
H H H B B H H
H H H B B B H
H H B H H H H
H H B H H B H
H H B H B H H
H H B H B B H
H H B B H H H
H H B B H B H
H H B B B H H
H H B B B B H
H B X X X X B B B B B B B B B B B B B B B B
B H X X X X B B B B B B B B B B B B B B B B
B B X X X X B B B B B B B B B B B B B B B B
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:27 | Сообщение # 89 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
|

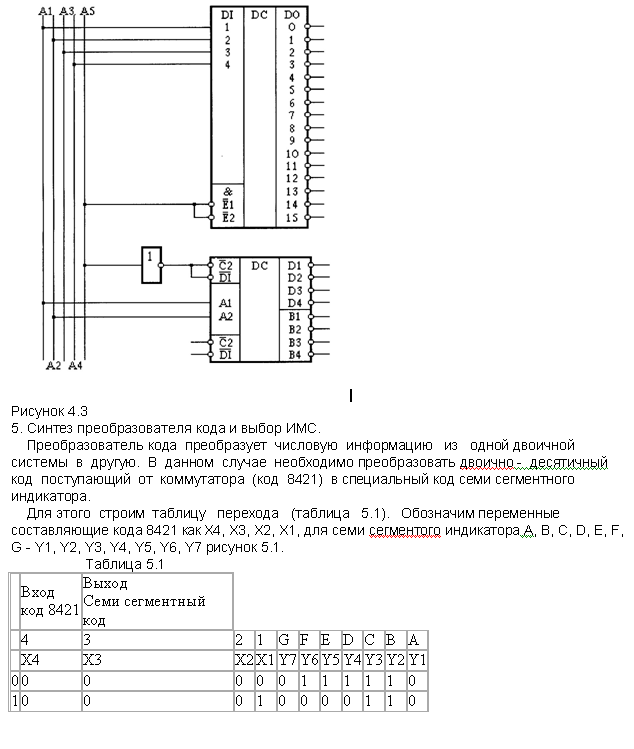

Рисунок 4.3
5. Синтез преобразователя кода и выбор ИМС.

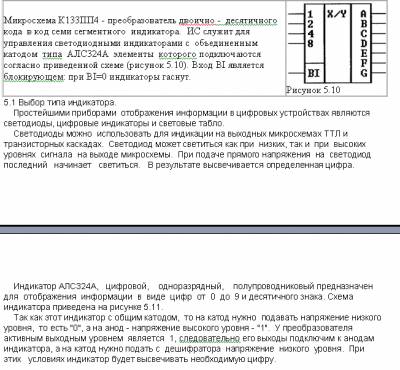

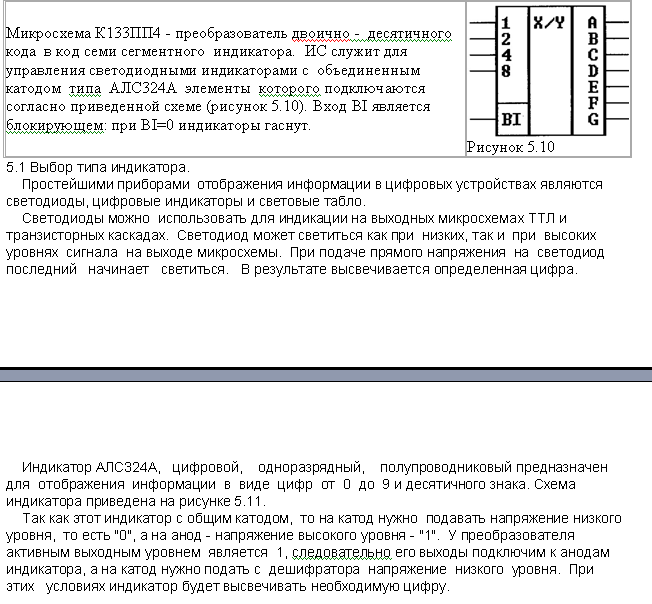

Преобразователь кода преобразует числовую информацию из одной двоичной системы в другую. В данном случае необходимо преобразовать двоично - десятичный код поступающий от коммутатора (код 8421) в специальный код семи сегментного индикатора.

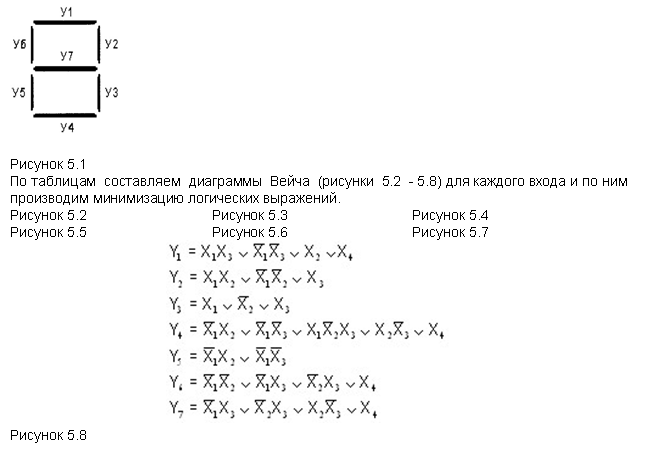

Для этого строим таблицу перехода (таблица 5.1). Обозначим переменные составляющие кода 8421 как Х4, Х3, Х2, Х1, для семи сегментого индикатора А, В, С, D, E, F, G - Y1, Y2, Y3, Y4, Y5, Y6, Y7 рисунок 5.1.
Таблица 5.1
Вход
код 8421 Выход
Семи сегментный код
4 3 2 1 G F E D C B A
X4 X3 X2 X1 Y7 Y6 Y5 Y4 Y3 Y2 Y1
0 0 0 0 0 0 1 1 1 1 1 0
1 0 0 0 1 0 0 0 0 1 1 0
2 0 0 1 0 1 0 0 1 0 1 1
3 0 0 1 1 1 0 0 1 1 1 1
4 0 1 0 0 0 1 0 0 1 1 0
5 0 1 0 1 1 0 0 1 1 0 1
6 0 1 1 0 1 0 1 1 1 0 1
7 0 1 1 1 0 0 0 0 0 1 0
8 0 0 0 0 1 1 1 1 1 1 1
9 0 0 0 1 1 1 0 1 1 1 1
|
| |
| |
| SlaVe4U | Дата: Среда, 12.01.2011, 04:28 | Сообщение # 90 |
|
Главный Администратор
Группа: Администраторы
Сообщений: 320
Награды: 23
Репутация: 222
Статус: Offline
|
|
| |
| |
|
